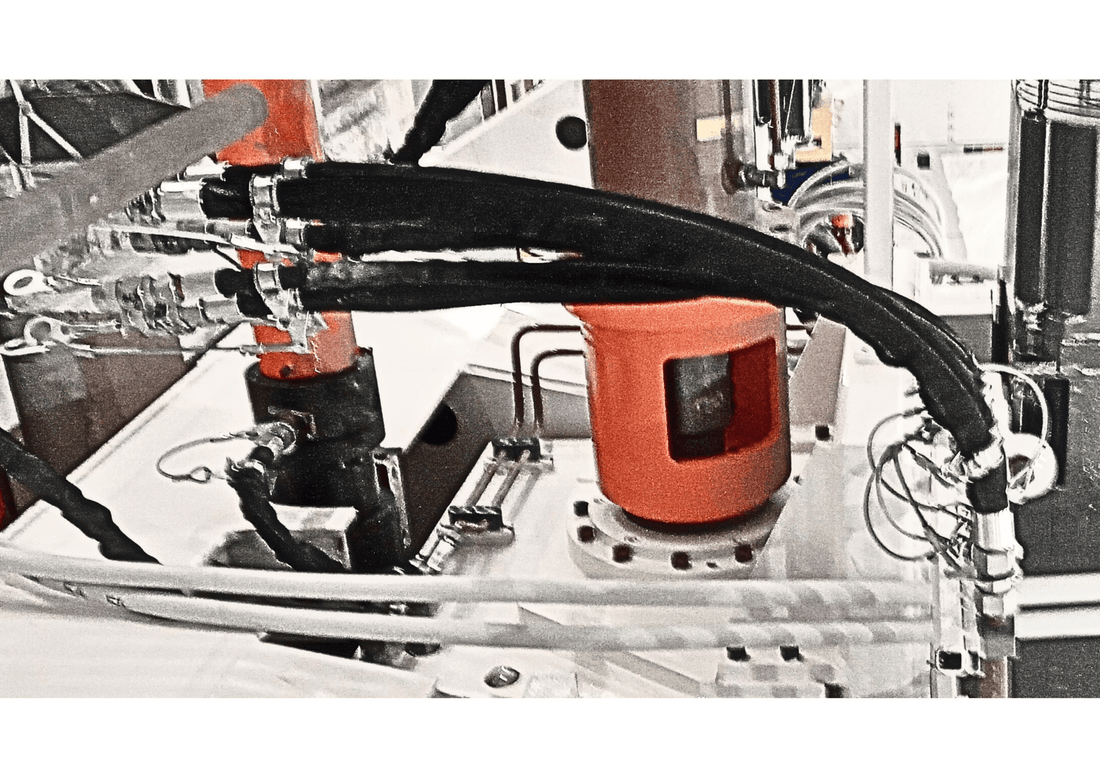

Flexible hydraulique de qualité: arrêtez de croire les catalogues, lisez les normes

" Résistance à l'abrasion jusqu'à 8 fois supérieure à celle des gaines de tuyaux synthétiques standard[1] ", " 450 fois supérieure à celle d'un tuyau courant telle que définie par la norme[2]", "300 fois plus résistant.[3]"

Vous avez déjà vu ce genre d'arguments dans un catalogue technique. Trois fabricants majeurs, trois chiffres spectaculaires — et trois questions que personne ne pose jamais : 300 fois plus résistant que quoi, exactement ? Dans quelles conditions ? Mesuré comment ?

Et surtout : est-ce que ce ratio, obtenu en laboratoire sur un banc d'essai normalisé, vous autorise réellement à conclure que votre flexible tiendra 300 fois plus longtemps dans votre application, sur votre machine, dans vos conditions d'exploitation ?

Ce n'est pas une attaque contre ces produits — ils sont d'excellente facture. C'est une mise en garde contre une lecture naïve des arguments marketing. Un chiffre sans protocole, c'est une affirmation sans preuve.



Dans beaucoup de secteurs, et bien sûr dans l'hydraulique de puissance, le mot "qualité" est l'un des plus utilisés — et l'un des moins définis. Pourtant, pour un exploitant ou un bureau d'études, un flexible de qualité n'a rien d'abstrait : c'est un composant qui reste étanche, sûr et disponible, au coût total de possession le plus bas possible, pendant une durée connue. C'est un composant auquel on fait confiance. Ni plus, ni moins.

La bonne nouvelle : il existe un socle objectif pour comparer les produits. Ce sont les normes internationales — SAE, EN, ISO — et les résultats des tests qu'elles imposent.

La mauvaise nouvelle : ces résultats sont rarement publiés dans les catalogues. Et quand ils le sont, ils sont souvent présentés de manière à brouiller la comparaison plutôt qu'à l'éclairer.

Voici ce que vous devriez exiger — et savoir interpréter.

Les normes : un plancher, pas un plafond

Premier point, souvent mal compris : une norme définit des exigences minimales. Répondre positivement à une norme EN, ISO ou SAE signifie simplement qu'un produit franchit la barre d'entrée. Cela ne dit rien sur ce qui se passe au-delà.

Deux flexibles peuvent tous deux être "conformes ISO" tout en affichant des performances réelles très différentes. L'un tient 200 000 cycles d'impulsion — ce que la norme exige. L'autre en tient un million — ce que le terrain, lui, impose parfois.

C'est dans cet écart entre le minimum normatif et la performance réelle que se joue la qualité. Et c'est précisément cet écart que la plupart des catalogues ne publient pas.

L'abrasion : quand les chiffres ne disent pas tout (ISO 6945)

Dans les environnements confinés — chaînes porte-câbles, engins de manutention, zones de frottement répété — la résistance à l'usure de la robe extérieure est souvent le premier facteur de défaillance. La norme ISO 6945 définit le protocole de référence : on mesure la perte de masse du caoutchouc après un nombre défini de cycles, sous une charge donnée.

Premier point à comprendre : ISO 6945 ne fixe pas elle-même le nombre de cycles. C'est la norme produit concernée qui le prescrit. Prenons un exemple concret avec un flexible 2 tresses métalliques conforme EN 853 / SAE 100R2 :

• 2ST (robe épaisse) : 2 000 cycles sous 50 N — perte de masse maximale tolérée : 1 g
• 2SN (robe fine) : 2 000 cycles sous 25 N — perte de masse maximale tolérée : 0,5 g

Le problème : la plupart des fabricants communiquent leurs résultats sans rappeler ces conditions de référence. Résultat — vous n'avez aucun repère de comparaison immédiat, sauf à aller lire vous-même la norme produit.

Et même en la lisant, une question légitime se pose : 2 000 cycles, est-ce un test sévère ? Pour donner un ordre de grandeur, les tests d'endurance en impulsion travaillent sur 200 000 à un million de cycles.

L'abrasion ISO 6945 consiste à frotter un outil en acier de forme normalisée sur la robe extérieure du flexible. Est-ce plus ou moins représentatif que le frottement réel entre deux flexibles dans une chaîne porte-câbles, ou contre une surface en béton ? La réponse est : NON.

La norme a au moins UN mérite incontestable : elle permet de comparer deux produits dans des conditions identiques. C'est son utilité réelle — pas de prédire combien de temps votre robe tiendra sur votre machine.

Ce que vous devriez donc systématiquement demander : la perte de masse en grammes et le nombre de cycles de l'essai, dans les conditions de la norme produit applicable ; à quelle température, à quelle vitesse (fréquence) de translation de l’outil. Sans ces données associées, un chiffre d'abrasion n'a aucune valeur comparative.

Une dernière subtilité à ne pas négliger : un flexible compact, conçu pour réduire le rayon de courbure, peut nécessiter une robe extérieure plus fine. Cette minceur n'est pas un problème en soi — à condition d'être compensée par des élastomères haute performance. Si ce n'est pas le cas, vous avez un flexible compact... et fragile.

L'endurance : le test qui fait vraiment la différence (ISO 6802 / ISO 6803)

La durée de vie d'un flexible est avant tout une question de résistance à la fatigue cyclique. Chaque montée en pression, chaque impulsion, chaque flexion sollicite imperceptiblement la structure interne — jusqu'au cycle de trop. Deux tests normalisés permettent de quantifier cette résistance :

ISO 6803 — Impulsions de pression sans flexion. Le flexible est soumis à des cycles de pression pour vérifier sa tenue structurelle hors contrainte de mouvement.

ISO 6802 — Impulsions avec flexion à 180°. C'est un test plus sévère : le flexible est simultanément pressurisé et plié, ce qui se rapproche davantage des conditions réelles d'une machine en mouvement.

Selon le type de flexible, la norme de spécification exige entre 150 000 et 400 000 cycles. Un produit de qualité supérieure en validera souvent un million — deux à cinq fois l'exigence minimale. De quoi rassurer, à première vue.

Mais que représente concrètement ce million de cycles ?

Prenons une fonction hydraulique sur une pelleteuse : une manœuvre par minute, 6 heures par jour, 22 jours par mois, 11 mois par an. Résultat : 90 000 cycles annuels. Sur cette base, 200 000 cycles "labo" correspondraient à environ deux ans de service. Un million de cycles ? Plutôt dix ans — avant rupture.

En théorie seulement. Car c'est là que le raisonnement déraille.

Le banc d'essai normalisé travaille dans des conditions que le terrain ne connaît jamais : flexible neuf de moins de 30 jours, température et pression parfaitement stables, zéro pic de pression, flexion parfaitement contrôlée, fluide propre et neuf — et surtout, aucun effet cumulatif des agressions internes et externes.

Sur une machine en service réel, chaque cycle cumule simultanément vibrations parasites, pics de pression fugaces, frottements, contamination du fluide, variations thermiques, torsion résiduelle dans le montage (eh oui, serrage avec une seule clef). Ces facteurs ne s'additionnent pas — ils se multiplient.

Le nombre de cycles "labo" n'est donc pas une durée de vie prévisionnelle. C'est un indicateur de comparaison entre fabricants, dans des conditions identiques et contrôlées. Il vous dit quel produit est structurellement plus robuste qu'un autre. Il ne vous dit pas combien de temps votre flexible tiendra sur votre machine, dans votre application réelle.

Confondre les deux, c'est exactement le genre d'erreur d'interprétation que les argumentaires commerciaux — volontairement ou non — ne s'empressent pas de corriger.



Et si votre flexible évolue dans une chaîne porte-câbles complexe, où chaque cycle de mouvement sollicite simultanément la flexion, la torsion et la pression ? Les performances mesurées en laboratoire, sur un flexible nu et isolé, reflètent-elles vraiment ce que subit votre liaison en conditions réelles ?



Les conditions extrêmes : froid et chimie

Un autre tests mérite votre attention, notamment si vos équipements opèrent dans des environnements difficiles.

La flexion à froid (ISO 10619-2). Un flexible qui se comporte parfaitement à 20 °C peut devenir cassant et fissuré à -25 °C ou -40 °C. Ce test garantit que la robe et le tube interne conservent leur souplesse à basse température — une exigence pour les engins opérant en conditions hivernales ou nordiques.

La résistance chimique : quand la conformité ne suffit pas (ISO 1817)

Le tube interne d'un flexible est en contact permanent avec le fluide hydraulique. La robe extérieure, elle, subit les projections accidentelles d'huile, de solvants de nettoyage, l'ozone et les UV. La norme ISO 1817 définit les tolérances maximales de gonflement après immersion :

• Tube interne : variation de volume tolérée jusqu'à +25 %
• Robe extérieure : variation tolérée de 0 % à +100 %



Est-ce raisonnable ?

Un gonflement de 25 % du tube interne, c'est une modification significative de ses propriétés mécaniques en service réel — rigidité, adhérence aux tresses, résistance à la déchirure.

Quant à 100 % pour la robe extérieure, cela signifie qu'un doublement de volume est techniquement "conforme".

Je pense qu’une variation dimensionnelle supérieure à ±5 % ou une variation de dureté supérieure à ±5 Shore A après 168h à 70 °C devrait déjà alerter sur une incompatibilité potentielle.



ISO 1817 ou ISO 6072 : deux normes qui ne mesurent pas la même chose

L’ISO 1817 est une norme générique, conçue pour tester l'effet de n'importe quel liquide sur n'importe quel caoutchouc. C'est un outil universel — pratique, mais peu spécifique à l'hydraulique.

La norme ISO 6072, elle, est dédiée aux fluides hydrauliques. Elle utilise des caoutchoucs de référence normalisés pour qualifier un fluide donné, pas l'inverse. C'est d'ailleurs la norme utilisée pour les joints hydrauliques. Pourquoi ne l'applique-t-on pas systématiquement aux flexibles ? Bonne question.

À noter également : pour les essais sur produits finis, le délai entre vulcanisation et essai ne devrait pas dépasser trois mois. Un flexible stocké deux ans avant d'être testé ne donne pas les mêmes résultats qu'un flexible frais sorti de production.



Les tableaux de compatibilité : un faux sentiment de sécurité

Face à ces exigences, la plupart des fabricants se contentent de fournir des tableaux de compatibilité polymère/produit chimique. En apparence rassurants, ces tableaux appellent en réalité à la plus grande prudence.

Ils sont génériques. "Huile minérale" et "nitrile" sont des catégories larges qui ne reflètent pas les formulations propriétaires réelles. Un flexible peut être parfaitement compatible avec l'huile de marque X et poser problème avec la marque Y — les additifs varient considérablement d'un fournisseur à l'autre.

Ils sont souvent copiés et obsolètes. Beaucoup de tableaux circulant dans le secteur sont des copies de copies, élaborées il y a plusieurs années, sans mise à jour face aux nouvelles formulations de fluides — HFC, HFDU et autres fluides synthétiques y sont souvent absents.

Ils ignorent les conditions réelles. La majorité des évaluations sont réalisées à 21 °C — température ambiante. Les résultats peuvent changer radicalement aux températures de service d'une installation hydraulique réelle. La durée d'exposition et la méthode de test sont rarement précisées, rendant toute comparaison entre tableaux de fabricants différents quasiment impossible.

Ils confondent projection et immersion. Une robe extérieure est conçue pour résister à des projections accidentelles — pas à une immersion prolongée. Un flexible partiellement noyé dans un réservoir, ou posé dans une flaque permanente d'huile, verra ses plastifiants extraits progressivement. Résultat : un revêtement sec, cassant, fissuré — conforme ISO 1817 à la sortie d'usine, défaillant en service.

Le type de polymère n’est pas toujours précisé. Beaucoup de fiches techniques de flexibles se contentent de la mention "caoutchouc synthétique résistant à l'huile". Les robes extérieures sont souvent en chloroprène (CR) avec ajout de plastifiants pour améliorer la résistance à l'abrasion. Ces formulations combinées n'apparaissent dans aucun tableau de compatibilité standard.

Ce que vous devriez exiger

En cas de doute sur la compatibilité d'un flexible avec votre fluide ou votre environnement, ne vous fiez pas à un tableau commercial. Demandez un test d'immersion spécifique — 168h à 70 °C — et exigez les résultats bruts : variation dimensionnelle, variation de dureté Shore A, ainsi que les conditions précises de l'essai (durée, température, fluide utilisé).

Et comme pour l'abrasion et les cycles d'impulsion : la mention "conforme ISO 1817" sans les données associées est à interpréter avec des pincettes.

L'angle mort que personne ne mentionne : le sertissage

Vous pourriez sélectionner le flexible le mieux testé du marché — meilleur score à l'abrasion, un million de cycles d'impulsion validés, résistance chimique exemplaire — et subir une rupture après quelques semaines : parce que la qualité d'une liaison flexible ne s'arrête pas au tuyau nu.

Le maillon faible peut se cacher à l'interface entre le flexible et l'embout : le sertissage.

Une variation de quelques pourcents dans la longueur du flexible sous pression, une tolérance de sertissage mal maîtrisée, ou l'utilisation d'embouts de provenance hétérogène peuvent transformer une installation apparemment conforme en source de défaillance.

Derrière ces variables, c'est la maîtrise du processus de sertissage et du plan qualité du fournisseur du flexible lui-même qui est en jeu.

Ce que les catalogues ne vous diront jamais

La prochaine fois qu'un commercial vous présentera un flexible "haute performance", posez-lui ces quatre questions :

1. Abrasion ISO 6945 — Quelle perte de masse, pour combien de cycles, sous quelle charge et à quelle fréquence ?
2. Endurance ISO 6802 — Combien de cycles avec flexion, à quelle pression, quelle température et quelle fréquence ?
3. Résistance chimique ISO 1817 — Quelle variation de dureté et de volume, avec quel fluide, à quelle température et pendant combien de temps ?
4. Assemblage — Quel est son plan qualité?

Si les réponses sont vagues, c'est que les données n'existent pas — ou qu'on préfère ne pas vous les montrer.





conclusions

Les normes sont des outils puissants, à condition de savoir les lire. Mais elles ne couvrent qu'une partie de la réalité terrain : la sélection du produit. Ce qui se passe ensuite — l'intégration dans le système, la surveillance en service, la gestion du remplacement préventif avant défaillance — relève d'une méthodologie plus complète qui vous appartient.



Et n'oubliez pas que les normes, aussi rigoureuses soient-elles, ne remplaceront votre expérience terrain.

Un flexible qui tient deux ans sur une machine dans vos conditions réelles — votre fluide, votre cycle de travail, votre environnement thermique — vous en apprend plus qu'aucun banc d'essai normalisé.

C'est pourquoi l'observation terrain est une nécessité. Elle suppose un suivi rigoureux : date de pose, référence du produit, conditions d'utilisation, mode et localisation de la défaillance. Sans cette traçabilité, chaque remplacement repart de zéro.

C'est exactement le rôle d'un plan de maintenance structuré.

La norme vous dit ce qu'un flexible peut supporter en laboratoire. Votre plan de maintenance vous dit ce qu'il supporte réellement dans votre exploitation. Les deux sont nécessaires..







Et n'oubliez pas : le premier destructeur de flexibles, ce ne sont ni les cycles de pression, ni l'abrasion, ni le fluide. C'est une mauvaise mise en œuvre.

Un routage mal pensé, un rayon de courbure trop serré, une longueur insuffisante, un flexible en torsion dès le montage — aucune norme ne vous protège de ça. Un flexible parfaitement qualifié, correctement serti, peut être condamné dès le premier jour de service si personne n'a réfléchi à la façon dont il est posé sur la machine.

Les normes qualifient le produit. La mise en œuvre, elle, ne se normalise pas — elle se maîtrise.



Pour aller au-delà de la conformité et maîtriser durablement l'intégrité de vos liaisons hydrauliques, les méthodologies avancées de qualification, d'assemblage et de maintenance systémique sont développées en détail dans HYDRAULIX 12 FLEXIBLES.
